HHY f4f7270552 feat: v2.14 2D 图纸样式对齐源站设计图(官方 PNG 逐元素比对) ...

- 玻璃 teal 渐变 + 深色细描边(官方配色)
- 型材立体三段线: 深轮廓+紫灰主体+白高光, 外框/中梃/扇料框统一
- 四角白色角码; 把手+锁点; 玻璃编号标签(polyId 树寻址定位)
- 开向符号对齐官方: 平开虚线大三角(按 openDirection), 推拉滑行箭头
- 尺寸标注改官方蓝色带端部刻度; CombineCanvas 配色同步

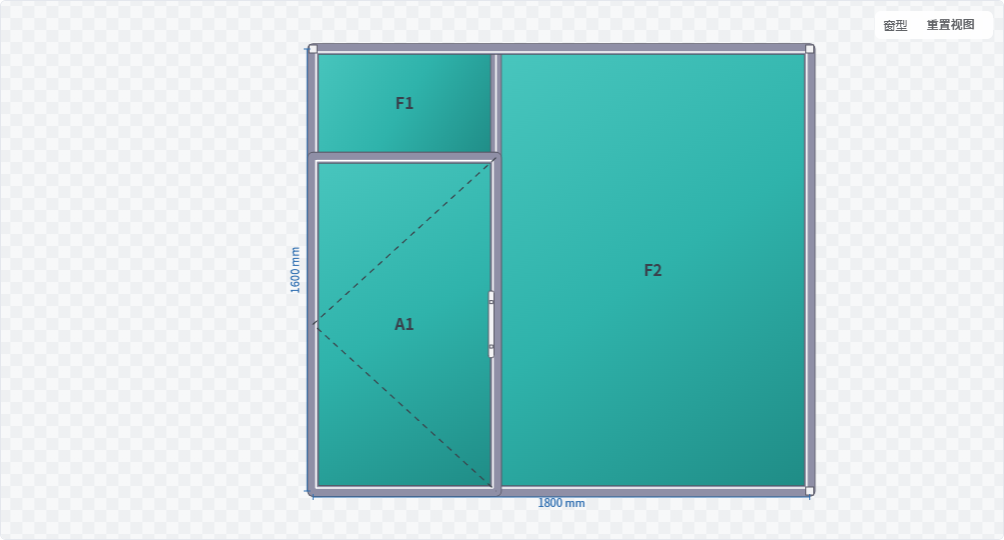

- 验证: 704 画布与官方平面图逐元素一致, ui-shots 6 页无报错

2026-09-23 09:41:56 -07:00

116 KiB

1004x540px

Raw History
